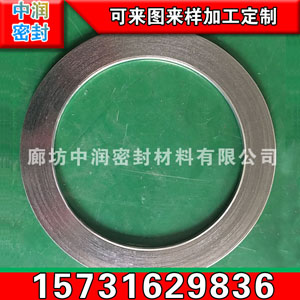

基本型金屬纏繞墊片 中潤密封基本信息

金屬纏繞墊片

金屬纏繞墊片簡介

金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其最大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片的主要用途

回彈性優良的金屬纏繞墊片能夠對管道系統的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：

金屬纏繞墊片采用優質SUS304、SUS316（"V"形或"W"形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。

金屬纏繞墊片應用范圍：

石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

金屬纏繞墊片的種類：

種類斷面形式代號厚度基本型纏繞墊片 A3.24.5帶內環纏繞墊片 B 4.5帶外環纏繞墊片 C 4.5帶內外環纏繞墊片 D 4.5

金屬纏繞墊片的結構材料：

填充料	鋼帶	內環	外環
石棉纏繞	SUS 304	碳鋼	碳鋼
石墨纏繞	SUS 316	SUS 304	SUS 304
四氟纏繞	SUS 316L	SUS 316	SUS 316
		SUS 316L	SUS 316L



填充料	溫 度(°C)	最大操作壓力(kg/cm2)
石墨纏繞	-200~550	250
石棉纏繞	-150~450	100
四氟纏繞	240~260	100

下表用于對內環及纏繞金屬的材質選擇:

商品名	AISI	硬度(HB/HV)	溫度(°C)
不銹鋼 304	304	130~180	-250~+550
不銹鋼 316	316	130~180	-100~+550
不銹鋼 316L	316L	130~190	-100~+550

外環通常由經防腐蝕處理的碳鋼組成。法蘭種類及纏繞墊片形式:

法蘭種類纏繞墊片形狀平面法蘭僅帶外環纏繞墊片帶內外環纏繞墊片凸面法蘭僅帶外環纏繞墊片帶內外環纏繞墊片凹凸法蘭基本型纏繞墊片僅帶內環纏繞墊片槽法蘭基本型纏繞墊片僅帶內環纏繞墊片平面和凹槽法蘭基本型纏繞墊片僅帶內環纏繞墊片纏繞墊片厚度公差:

項目厚度(mm)公差(mm)墊片厚度4.5, 3.2+0.2

-0.1環厚度3.0±0.24金屬纏繞墊片主要技術參數:

纏繞墊片系數m=2.5-4纏繞墊片使用壓力≤25MPa 纏繞墊片使用溫度-196℃-700℃(氧化性介質中不高于600℃) 纏繞墊片最小預緊比壓y=68MPa下表是纏繞墊片直徑公差(即用于法蘭的名義管道直徑)

DIM(mm)ANSI B16.5BS1560(mm)Mss sp-44API605公差內環內徑墊片內徑<=600<=24" >=26" and <=34"±0.5>600 and <=800>24" and <=34>=36" and <=60"±0.9>800 and <=1600 >34" and <=60" ±1.3>1600>60" ±1.6墊片外徑<=600<=24"<=24"±0.9>600 and <=160000 >24" and <=60" ±1.81600>60" ±2.2外環外徑 >1/2" and <=60"±0.9<=600<=24" 0-1.0 >600 and <=1000>24" and <=34" 0-1.8>1000 and <=1600>34" and <=60" 0-2.2注：另外，我們也可以根據JIS,JPI標準或客戶要求生產

訂貨須知：金屬纏繞墊在訂貨時需注明以下參數，范例：

1、金屬纏繞墊的類型：A B C D

2、法蘭標準：ASME B16.20

3、管路通徑、壓力等級：2" 150Lbs

4、材料種類：內環 SS316 ；金屬纏繞帶 SS316；填料帶：石墨；外環：碳鋼

※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。金屬纏繞墊片說明

金屬纏繞墊說明：

金屬纏繞墊片由V形或W形不銹鋼帶(201,304,316,316L)和非金屬填充料(石墨,四氟,無石棉,石棉)相互間隔一層層地連接纏繞而成，螺旋卷繞，在始、末端用點焊方式將金屬帶固定的密封墊片，。具有良好的壓縮回彈性，具有良好的壓縮和回彈性，特別是用膨脹石墨帶做填充材料的，密封性能良好，一般操作條件下，各種介質均宜采用。尤其適用于有松弛、溫度波動、壓力波動、有沖壓和震動條件下，中低壓管法蘭、設備法蘭、閥門、泵、壓力容器的連接處的靜密封元件。不銹鋼纏繞墊片廣泛應用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門，應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定，可靠。

金屬纏繞墊片的形式：

1 基本型金屬纏繞墊 由金屬帶和填充材料纏繞而成，適用于凹凸法蘭等

2 帶內環金屬纏繞墊 在基本型的基礎上添加金屬內環作為壓力檔體，同時填充法蘭邊和密封內沿的空隙，該設計能防止固體積累，減小流體沖擊，并使法蘭面的浸蝕程度降到最小，適用于凹凸法蘭；

3 帶外環金屬纏繞墊 利用外環，使墊片能精確地置于法蘭中心，并提供額外的阻力防止墊片爆裂，成為一個壓縮止點，一般適用于平面和突面法蘭。

4 帶內外環金屬纏繞墊 在外環型的基礎上添加內環作為內部壓縮止點，同時成為熱量和腐蝕的阻體，保護墊片密封面，防止法蘭腐蝕。適用于平面和突面法蘭，特別適用在高溫高壓工況下。

內外環金屬材質：SS304（-195至760度）、SS316/SS316L（-100至760度）、SS321（-195至760度）、SS347（-195至925度）、Ni200（-195至760度）、MonEL 400（-130至820度）、INConEL 600 （-100至1090度）、INCOLOY 800（-100至870度）、HASTELLOY B2（-185至1090度） 、HASTELLOY C276（-185至1090度）、鈦Ti（-195至1090度）等。

密封材質：膨脹石墨/F.G（-212至550度）、聚四氟乙烯/PTFE（-240至250度）、非石棉/TNA（-120至400度）、石棉/ASB（-198至450度）、陶瓷/CER（-212至1100度）等。

可供規格：DN10-DN3000mm，特殊規格可協商訂購。

5 換熱器用金屬纏繞墊 換熱器 304/FG 帶1條筋

6 異型金屬纏繞墊 異形 橢圓形

金屬纏繞墊片的材質

石墨金屬纏繞墊片使用溫度-200-850℃使用壓力0-20Mpa

石棉金屬纏繞墊片使用溫度-200-500℃使用壓力0-25Mpa

四氟金屬纏繞墊片使用溫度-200-260℃使用壓力0-10Mpa

金屬纏繞墊片的標準

一般為以下標準:(GB/T4622.2-2003 GB/T4622.2-97) 國家標準, HG/T 20610-09化工部歐洲體系, HG/T 20631-97 化工部美洲體系,JB/T4719-92機械部標準 ,JB/T4705-2000機械部標準纏繞 墊片，SH3407-96 石油化工企業 ASME B16.20 美標 DIN 德標 JIS B2404-1999 JIS TS-1998日標 BS 3381-1999英標.

一般內環材質同鋼帶，以滿足介質及工況要求為可。 外環材質同管道及相應設備外殼，碳鋼外環較為經濟。 金屬纏繞墊片的產品標準： 我們能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等標準生產。或者由用戶具體注明要求。如墊片用在換熱器上且帶有筋條時，請提供具體的圖紙 具體訂單，應注明具體的材質、所用標準、公稱通徑DN、壓力等級PN， 或注明具體尺寸： D1：內環內徑；D2：內環外徑；D3：外環內徑；D4：外環外徑 寫法：D1×D2×D3×D4 墊片默認厚度為4.5mm，環為3mm。

帶內外環材質: OCr18N19SS304316316L蒙乃爾、純鈦帶外環，帶內 環，基本形。

金屬纏繞墊片的選用

種類 厚度(mm)

基本型(0220)纏繞墊片 3.2 4.5

帶內環(0221)纏繞墊片 4.5

帶外環(1220)纏繞墊片 4.5

帶內外環(2222)纏繞墊片 4.5



金屬纏繞墊片的結構材料：

填充料 鋼帶 內環 外環

石棉纏繞 SUS 304 碳鋼 碳鋼

石墨纏繞 SUS 316 SUS 304 SUS 304

四氟纏繞 SUS 316L SUS 316 SUS 316

SUS 316L SUS 316L

填充料 溫 度(°C) 最大操作壓力(kg/cm2)

石墨纏繞 -200~550 250

石棉纏繞 -150~450 100

四氟纏繞 240~260 100

下表用于對內環及纏繞金屬的材質選擇：

商品名 AISI 硬度(HB/HV) 溫度(°C)

不銹鋼 304 304 130~180 -250~+550

不銹鋼 316 316 130~180 -100~+550

不銹鋼 316L 316L 130~190 -100~+550



外環通常由經防腐蝕處理的碳鋼組成。

法蘭種類及纏繞墊片形式：

法蘭種類 纏繞墊片形狀

平面法蘭 僅帶外環纏繞墊片

帶內外環纏繞墊片

凸面法蘭 僅帶外環纏繞墊片

帶內外環纏繞墊片

凹凸法蘭 基本型纏繞墊片

僅帶內環纏繞墊片

槽法蘭 基本型纏繞墊片

僅帶內環纏繞墊片

平面和凹槽法蘭 基本型纏繞墊片

僅帶內環纏繞墊片
